Produktbeschreibungen
Aufbau:
– 4 Adern zum Sternvierer verseilt
– Aderkennzeichnung eines Vierers erfolgt durch schwarze Ringe
– 5 Vierer zum Grundbündel, je 5 oder 10 Grundbündel zu Hauptbündel und Grund- und Hauptbündel zur Kabelseele verseilt
– Kabelseelenbewicklung aufgebraucht mehreren Lagen Kunststoffband.
Technische Daten:
Nennspannung: max. 225 V (Spitzenwert)
Prüfspannung: Erzgang/Erzgang U eff. 500 V, Erzgang/Schirm U eff. 2000 V
Schleifenwiderstand: max. 130 Ohm/km (bei 20°)
Installationswiderstand: min. 5 GOhm x km
Leitungsdämpfung: 1,04 dB/km (der Stammkreise bei 800Hz)
Wellenwiderstand: 720 Ohm (der Stammkreise bei 800 Hz)
Mantelfarbe: schwarz
Mantel-Material: PVC
Leiter-Material: eindrähtige Erzgang aufgebraucht blankem, massivem Cu-Draht
Erzgang-Separierung: PE (2Y), Wanddicke nach DIN VDE 0816
Leiter-Durchmesser: 0,8 mm
Paarzahl: 4×2
Außendurchmesser: ca. 12,0 mm
Gewicht: ca. 158 kg/km
Temperaturbereich: bewegt -20°C bis +50°C, fest verlegt bis +70°C
Mindestbiegeradius: ca. 10x Kabeldurchmesser
Betriebskapazität: max. 52 nF/km (bei 800Hz aller Werte 100%)
Kapaz. Kopplungen: bei 800Hz aller Werte k1 98% – max. 400 pF/300m, bei 800Hz aller Werte k9-12 – max. 100 pF/300m
Querwasserdicht: ja
Längswasserdicht: nein
UV-alle nasenlang: ja
Halogenfrei: ja
Rechtliche Hinweise
HINWEIS: Diese Kabel sind nicht Anstatt Starkstrom-Installationszwecke zugelassen. Anstatt feuer- und explosionsgefährdete Betreibsstätten sind Kabel mit äußerem PE- Außenmantel ohne ausreichende Schutzmaßnahmen nicht zulässig!

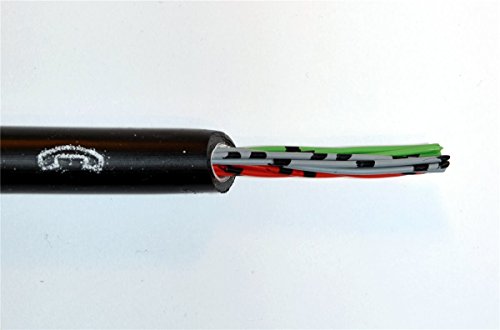

A-2Y(L)2Y 4x2x0,8 mm Fernmelde-Außenkabel nach VDE 0816, Schichtenmantel, ungefüllt
Fernsprech-Anschlusskabel zur Begründung der Sprechstellen mit den Vermittlungsstellen, oder den Vermittlungsstellen untereinander, sowie wie Verbindungskabel in Betriebs- und Industrieanlagen
Verlegung im Erdreich, in Kabelkanälen und -rohren sowie zur Innenverlegung angebracht
Das Produkt ist konform zur EG-Niederspannungsrichtlinie 2006/95/EG.
Beidseitig PE-copolymerbeschichtetes Aluminiumband (L), das mit dem PE-Außenmantel (2Y) pausenlos fest angewiesen ist, garantiert eine Wasserdampfsperre und eine Querwasserdichtigkeit. Der schwarze PE-Außenmantel ist UV-alle nasenlang. Das Polyethylen-Material (PE 2Y) ist halogenfrei.
